以下資料由重慶監控公司提供

一. 用戶需求剖析

1. 考場監控項目：需求對45個教室停止考場監控。

2. 考場監控需求：

請求室內監看無死角。即攝像機的監控區域必需掩蓋整個教室。因而假如裝置固定攝像機，應留意攝像機的數量和鏡頭視角。通常一個教室需裝置2路固定攝像機。也可采用云臺裝置方式，經過控制攝像機的轉動和鏡頭的拉伸，使監看的間隔和視角不受限制，這樣每個教室只裝置一路就能夠了。并且經過控制攝像機的轉動和鏡頭的拉伸，能夠更細致的監看各種可疑狀況。所以，更多學校采用這種裝置方式。

音視頻同步錄像存儲。需求將每個教室的圖像和聲音停止同步記載，以便日后查證。

保證圖像、聲音的連續性和明晰度。無論監看畫面還是回放圖像，都請求動作明晰流利，沒有連續和騰躍。聲音錄制請求明晰可辨，且和視頻同步。

錄像材料具有防竄改功用。作為考場監控的錄像材料，應具有證據效能，因而請求錄像材料真實牢靠，無法人為改動。

錄像材料可恣意截取、拷貝，并支持硬盤、光盤、軟盤、USB活動硬盤等備份。重要圖片可放大打印。該請求是為了取證時便于提取、攜帶、保管重要材料而提出的。

請求系統具有更多附加功用。由于學校并非消費型企業，因而資金投入上比擬謹慎，盡可能希望采購的設備具有更多運用價值，例如平常可用來日常教學管理、公開課教學、教學評價等多種附加功用，來滿足校方的更多需求，同時更提升了學校的硬件配置，充沛響應當前教育部門關于“建立現代化數字校園”的號召。

二. 設備選型

1. 針對以上特性剖析，我方倡議在45個教室內各裝置1路室內高速球形攝像機，停止可控式全方位監控。可選用迷你型智能高速球攝像機，特性是：1)多倍光學變焦和電子變焦，自動光圈。自動光圈調理功用，能夠依據監控現場光線的明暗來自動調理光圈，可明晰地顯現圖象細節。2)云臺可程度360度連續旋轉，垂直90度旋轉，較固定裝置方式的攝像機有很多靈敏性。監聽頭采用高靈活、高保真的優質拾音器。思索到本錢問題，攝像機也能夠采用固定裝置方式，在教室內一角裝置一臺彩色半球攝像機。固定裝置方式的特性是：攝像機監看間隔和范圍永遠堅持不變，不可經過主控中心任一控制和調理。

2. 一切監控信號全部經過視頻線纜集中傳送到學校監控中心，接入數字硬盤錄像主機，即可停止監看、云鏡控制、錄像存儲、網絡傳輸?shù)炔僮鳌?

3. 硬盤錄像主機選用IDRS-7016HE-D嵌入式數字硬盤錄像機，特性是：采用H.264緊縮格式，儉省硬盤空間;D1錄像，畫質突出，音質明晰;顯現、錄像速度均為全實時;系統功用全面;網絡遠程監控功用強大，網絡傳輸占用的帶寬小;系統界面友好，設置簡單，穩定性高等;

4. 為保證3天中每天連續錄像5小時，按每路每小時600M(D1錄像畫質)的資源占用量計算，600M*16路*5小時*3天=1440G/臺，即每臺16路主機裝置1塊2000G硬盤規范系統硬盤即可;按每路每小時250M(CIF錄像畫質)的資源占用量計算，250M*16路*5小時*3天=600G/臺，即每臺16路主機裝置1塊1000G硬盤規范系統硬盤即可。由于硬盤占用量也和設置的圖像質量以及監看畫面的活動量有關，所以這里計算的硬盤量僅為參考值。

三. 系統工能

1. 主控室具有的功用

設備的管理、監測、調度和教室攝像機狀態的檢查等。

控制主機上能夠顯現恣意室內、室外監控點的聲像信息。

可恣意控制監控點的攝像機，選取最佳角度和最佳間隔(如前端采用云鏡控制方式便可完成)。

可在電腦顯現器上，也可在大屏幕電視墻上監測顯現各監控點的現場狀況。

經過鼠標點擊能夠單路循環切換各圖像，或多畫面分割顯現多幅圖像。

可對監測到的全部或局部教室狀況停止數字硬盤錄像，記載現場內容。

可在數字硬盤錄像主機上依照時間、日期、教室停止智能檢索，快速調看錄像材料。

2. 網絡分控功用

能夠切換、調看受權范圍內恣意室內、室外監控點的聲像信息。

可控制受權范圍內某監控點的攝像機，選取最佳角度和最佳間隔(如前端采用云鏡控制方式便可完成)。

可查看受權范圍內以前錄像材料。

能夠和主控中心停止語音對講，實時指揮。

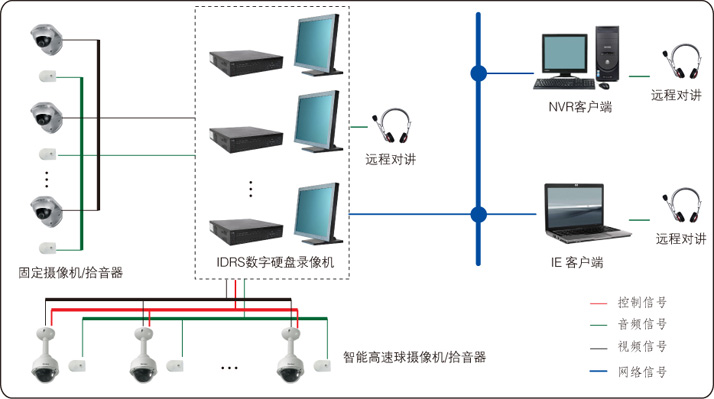

四. 系統原理圖

五. 主要設備參數

1. 2.5寸防暴半球攝像機(教室適用)

2.5英寸，防暴金屬外殼，可有效抵擋外來撞擊

圖像傳感器：1/3" SONY EXview HAD CCD II

水平分辨率：700電視線

有效像素：PAL：976×582;NTSC：976×494(H×V)

鏡頭：2.8-12mm手動光圈手動變焦鏡頭

最低照度：0.01Lux/F1.2

電源：DC12V

外型尺寸：108×78mm(Φ×H)

工作溫度：-10oC ~ 50oC(相對濕度:最大95%)

2. 4.5英寸迷你高速球(教室適用)

彩色500線, 黑白570線

采用機械移除式IRCUT雙濾光片,可以配合紅外燈使用

水平0~360°旋轉, 垂直0~90°旋轉

轉速: 0.1~300°/s

16個用戶定義預置位

自動巡航功能

支持兩點間往復自動掃描

智能斷電實時記憶功能

防水, 防塵, 達到IP66防護等級

安裝方式：壁裝或吊裝

3. 硬盤錄像機

標準H.264雙編碼，支持通用播放器播放

界面簡潔大方，操作靈活方便

面板、遙控、鼠標、控制鍵盤等多種操作方式

多倍速的快退和快進

多種分辨顯示

優異的網絡性能，豐富的網絡協議

SATA硬盤接口

USB2.0高速備份

多路同時回放

VGA、監視器同時輸出并提供SPOT功能

中英文操作
